Cubicación de fierro · Para constructoras y oficinas técnicas
La cubicación de fierro de tu proyecto, fila por fila
Cada fila con su evidencia en el plano y firmada por un cubicador. Y en el mismo sistema, el modelo 3D, el programa, los hormigonados y el avance de tu obra.
Barra longitudinal
- Ø
- 16 mm
- Cantidad
- 8
- Largo
- 6,40 m
- Peso
- 80,8 kg
= 8 × 6,40 m × 1,578 kg/m
Largo según las notas generales de la oficina de cálculo
El problema
Semanas leyendo planos, y dos cubicadores que no llegan al mismo número
La cubicación de fierro es el paso entre los planos de cálculo y la compra del acero. Hoy se hace a mano.
Semanas por edificio
Un edificio de nueve pisos trae entre 40 y 80 láminas y miles de rótulos de armadura, y se leen uno por uno.
Cada cubicador decide distinto
Hasta dónde llega una malla, cuántos estribos van por tramo: el criterio se vuelve a tomar en cada proyecto, y no queda registro.
Nadie sabe qué fila estaba mal
Cuando el fierro comprado no calza con el cubicado, no hay cómo llevar la diferencia de vuelta al plano.
Cómo funciona
Subes los planos, revisas lo que el sistema no pudo decidir y descargas
Sube los planos de cálculo
En DWG o en PDF, tal como los entrega la oficina de cálculo. Ruben ordena las láminas y lee cada rótulo de armadura.
Revisa lo que el sistema no pudo decidir
Las dudas llegan ordenadas por kilos en juego, con el recorte del plano y el valor por defecto ya aplicado. Nada queda detenido esperando tu respuesta, y lo que respondes queda como regla para el proyecto o para la oficina de cálculo.
Malla sin flecha en la losa del piso 4: ¿hasta dónde llega?
- Valor por defecto, ya aplicado
- Hasta el borde del paño dibujado
- Kilos en juego
- 0 – 312 kg
Ejemplo ilustrativo. Descarga la cubicación
Una planilla Excel con fórmulas vivas, donde cada fila trae su rótulo, su lámina y la regla que se aplicó. Cada entrega es una versión nueva, y la v2 se compara con la v1 lámina por lámina.
Antes de entregar, cada lámina se contrasta con la cuantía en kg/m³ que se espera para ese elemento. Lo que sale de banda se revisa primero.
Prueba
Probado sobre proyectos reales de Chile
- proyectos reales
- 6
- de fierro cubicadas, aproximadamente
- 1.300 t
- oficinas de cálculo documentadas
- 6
Validado en seis proyectos reales en Chile, cerca de 1.300 t cubicadas: un hotel, edificios, un colegio y vivienda social, cada uno con los planos y la notación de su oficina de cálculo.

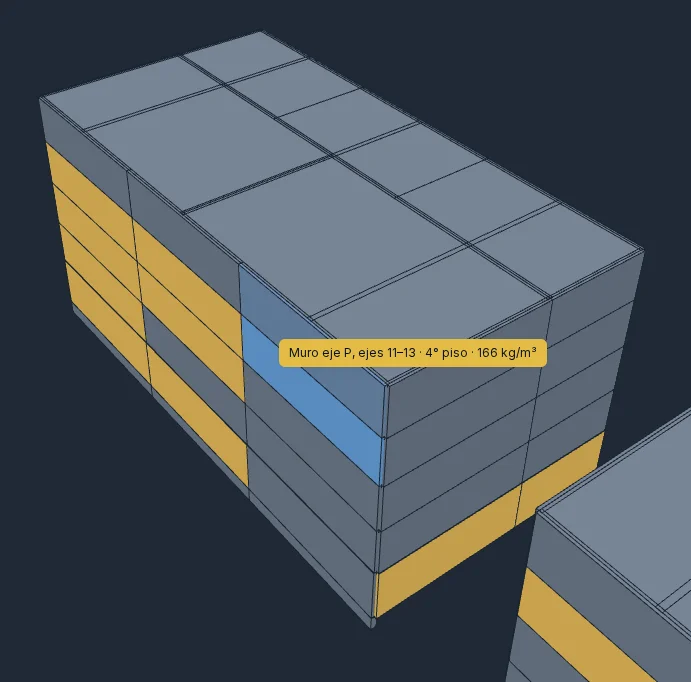

Modelo 3D
El fierro, en el modelo 3D de tu obra
El modelo BIM trae el hormigón y el moldaje, pero casi nunca la armadura. Ruben cruza el fierro que cubicó con el hormigón del modelo: la cuantía real, en kg/m³, por elemento y por piso.
Cuantía por elemento y por piso
- Dentro de banda
- Bajo la banda
- Sobre la banda
Con Ruben
Toda la información de tu obra, conectada, en un solo lugar
Ruben conecta la cubicación, tu modelo 3D, la planificación y el terreno, y te lo entrega listo para decidir.
Ruben integra toda tu obra
- La cubicación de fierrofila por fila, desde los planos de cálculo
- El modelo 3Del que ya tiene tu oficina técnica
- La planificaciónel programa semanal, pintado sobre el modelo
- El avance en terrenomarcado desde el celular
Lo atrasado, en el modelo, con sus m³
Lo atrasado aparece en rojo, con su piso y sus m³. Y te enteras cuando todavía puedes actuar.
Hormigonados por elemento y por piso
- Hormigonado
- Esta semana
- Atrasado
- Pendiente
Ruben te entrega el trabajo listo
La cubicación, el programa y los m³ de cada hormigonado, sacados del mismo modelo y de los mismos planos.
Un solo sistema para la obra
La cubicación, el modelo 3D, el programa, los hormigonados y el avance viven en el mismo sistema. Una fila de fierro, un elemento del modelo, una zona de hormigonado y una partida del programa son el mismo elemento.
Cubicación de fierro
Fila por fila, con su evidencia
Modelo 3D
En el navegador, sin instalar nada
Programa
El programa semanal, sobre el modelo
Hormigonados
Zonas de hormigonado y sus m³
Avance
Marcado en terreno, desde el celular
Etapas
La obra completa, partiendo por la obra gruesa
Una obra de ejemplo y esquemas ilustrativos.
Obra gruesa
Hormigón, moldaje y fierro
Se parte aquí
Terminaciones
Tabiques, pavimentos, cielos y fachada
Especialidades
Sanitarias, eléctricas y clima
Lo que cambia con Ruben
Tu cubicador revisa, no transcribe
Tiempo liberado
El cubicador revisa las dudas, ordenadas por kilos en juego
AntesSemanas leyendo lámina por lámina
Un solo criterio
Cada respuesta queda como regla para el proyecto o la oficina de cálculo
AntesCada cubicador decide de nuevo, sin registro
Cada kilo, con su origen
Cada fila lleva a su rótulo en el plano y a la regla que se aplicó
AntesCuando no calza, nadie sabe qué fila estaba mal
Un solo dato, sin intermediarios
El fierro, el modelo y el avance son el mismo elemento
AntesUna planilla por obra, al cierre de la semana
Y sabes de dónde sale cada kilo antes de comprarlo.
Preguntas frecuentes
¿Qué planos lee Ruben?
Los planos de cálculo estructural en DWG o DXF y en PDF. Con DWG la lectura automática es más completa; un PDF escaneado se apoya más en la revisión del cubicador.
¿Dónde quedan mis planos?
En almacenamiento privado, sin acceso público. Tus planos no se publican ni se comparten con otros clientes, y cada organización ve sólo sus proyectos. Algunos servicios que usamos, como los modelos de IA que ayudan a leer rótulos difíciles, corren fuera de Chile.
¿Qué pasa con lo que el sistema no puede decidir?
Llega a la cola de revisión con el recorte del plano, el valor por defecto ya aplicado y los kilos en juego. Nada queda detenido esperando la respuesta.
¿Ruben reemplaza al cubicador?
No. El cubicador revisa las dudas y firma la entrega. Ruben cubica lo que el plano dibuja o rotula: lo que la norma exigiría y el plano no muestra va a revisión, y por defecto no se cubica.
¿Necesito un modelo 3D?
No. La cubicación sale de los planos de cálculo. Si la obra tiene modelo, el fierro se cruza con su hormigón.
¿Cuánto cuesta?
Depende del proyecto. Te lo decimos en la primera conversación.
Contacto
Cubiquemos un proyecto tuyo
Escríbenos y partimos con una demostración sobre uno de tus proyectos: la cubicación fila por fila, con su evidencia en el plano.
O directo a contacto@ruben.example
